草图联盟网Vray for Sketchup超级代理使用细则

Sketchup最大的缺点是模型面数高了就会变得卡顿,部分高精度家具、植物可能超过1G,这种模型是很难直接在Sketchup中使用的。减面又影响模型精度,于是我们在Sketchup中使用低精度模型和低精度贴图保持操作流畅,在渲染时自动使用高精度贴图和高精度模型。我们把这个套原创方案叫做“超级代理”。下面这个沙发原模型230MB在使用超级代理后只有4MB,我们把下面这套超级代理沙发模型提供给大家下载体验。

Sketchup中使用低精度模型

渲染时自动调用高精度模型

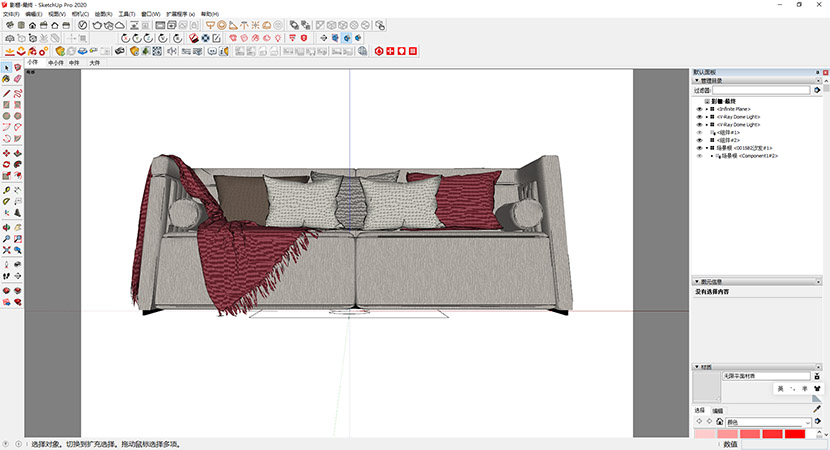

在Sketchup中的显示效果

使用超级代理的渲染效果



一.草图联盟网超级代理优点

1.模型更小

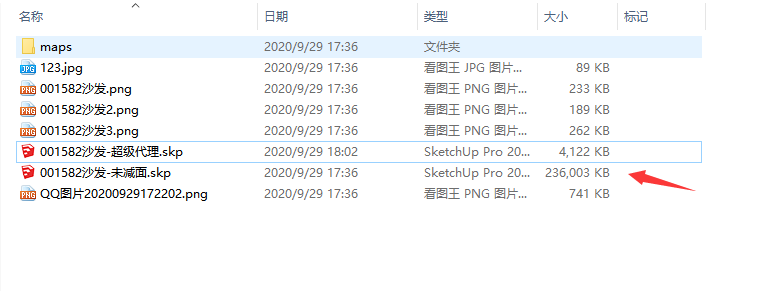

从上图中我们可以看到,max直接转Skp的模型达到了236Mb,而超级代理模型仅有4.1Mb。

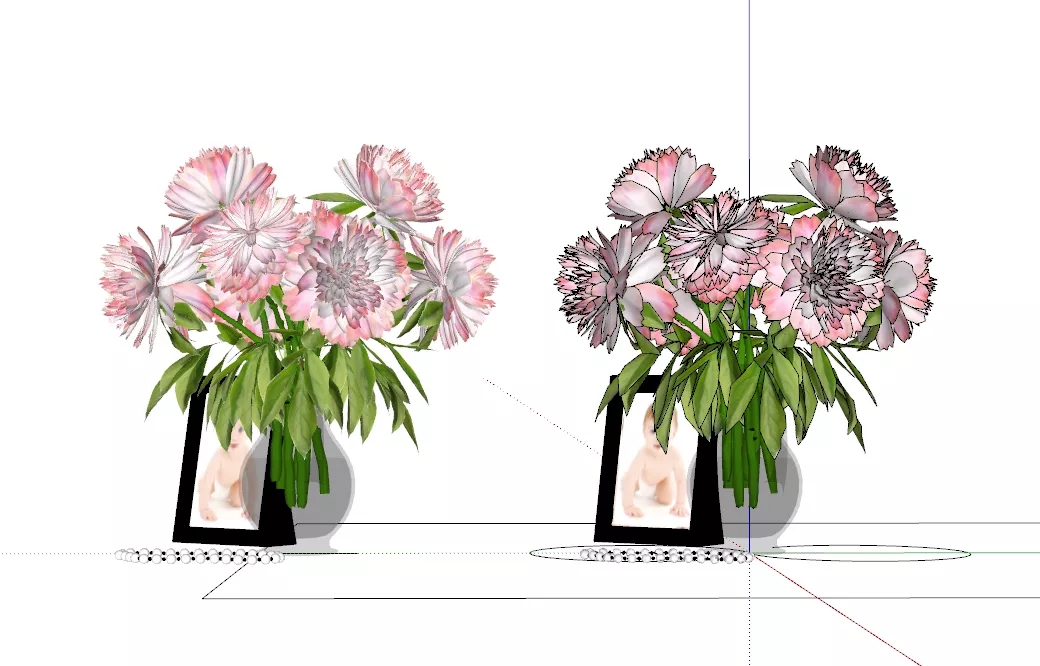

左边为max直接转skp在SU中的显示效果,右边为超级代理在SU中的显示效果。

2.材质无损

左图为max转SU后手动调节材质参数渲染效果,右边为超级代理渲染效果。

受个人水平不同和材质调节时间成本的影响,我们调节材质参数的时候未必能达到原模型的效果。

左图为max转SU后手动调节,右图为超级代理。

    左图由于时间关系我们没有为花瓣制作双面材质,制作双面材质还需要对每片花瓣的UV进行调整,如果精细调节花费的时间成本将是以小时为单位的,右图为超级代理渲染结果更真实、更通透。

3.便于软装搭配

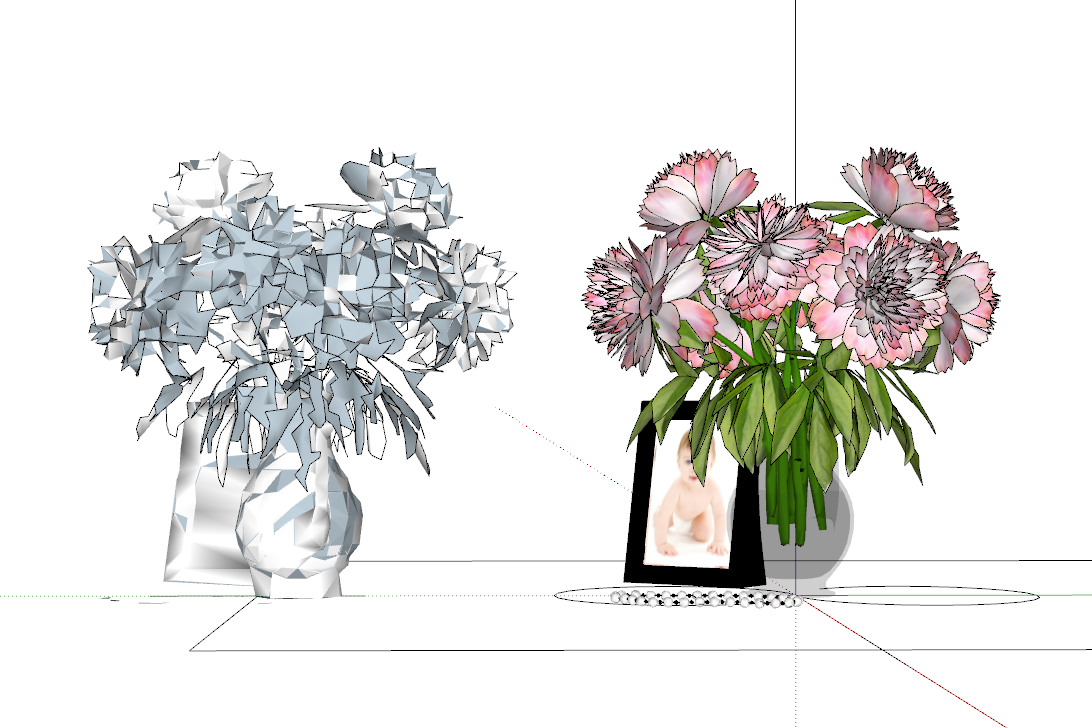

左图为代理显示方式右图为草图联盟超级代理显示方式

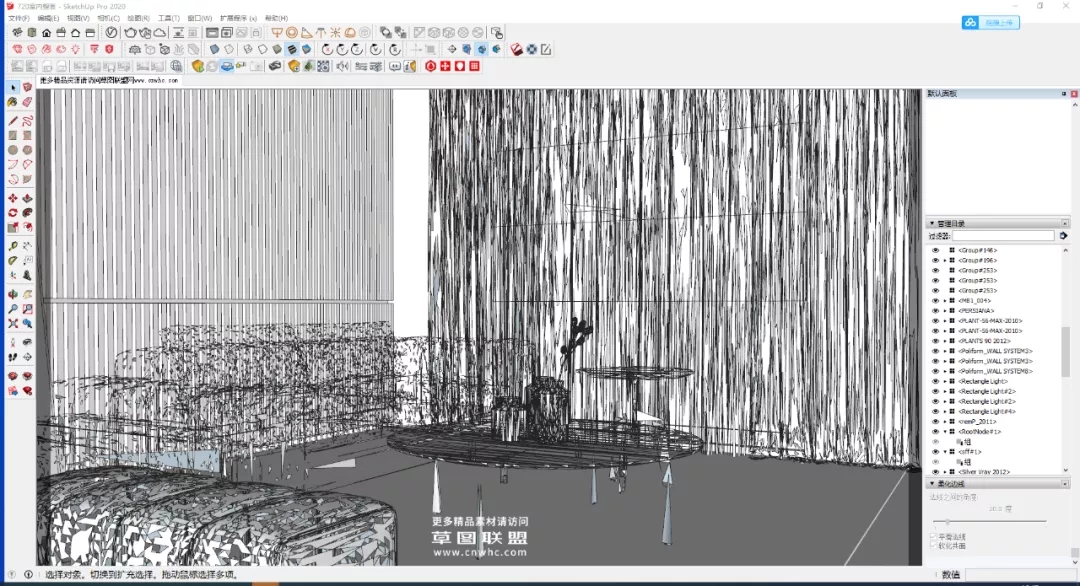

上图是我们传统的代理方式,这种破面代理的显示方式是很难进行软装色彩搭配的。

4.便于LayOut出施工图

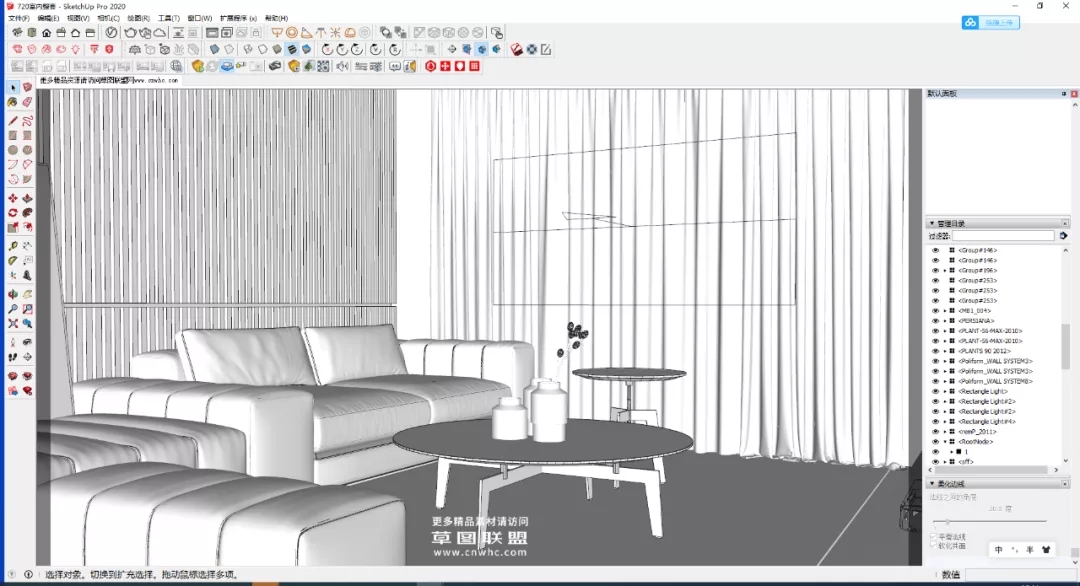

白膜代理在LayOut中显示白膜或破碎的面,这样会破坏施工图的完整性,也会破坏施工图的美感。草图联盟超级代理采用带材质贴图的低精度模型代理场景文件,完全避免了传统代理的弊端。

5.支持多软件平台

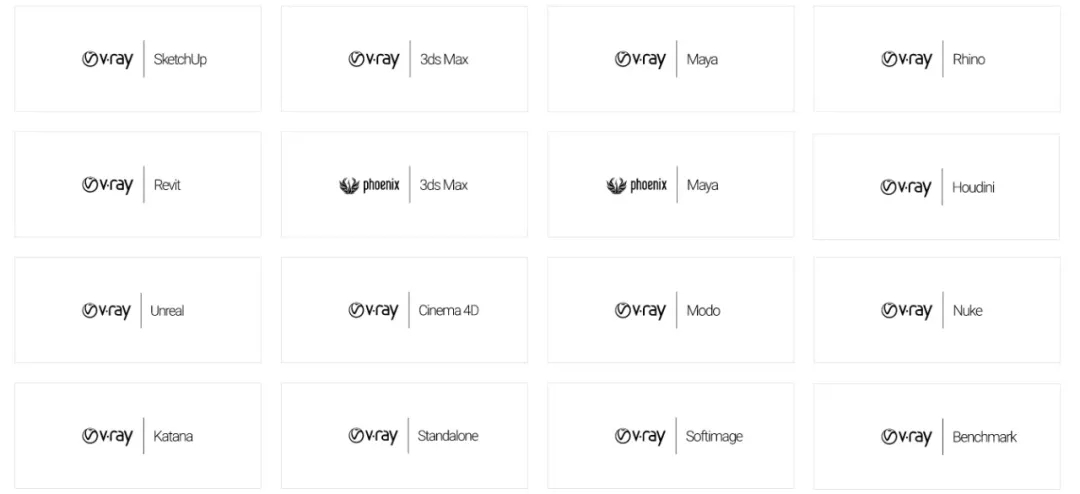

我们转出的场景格式文件不仅支持SketchUp,还支持上面所有软件中导入,做到各平台模型通用。

6.支持Chaos Vantage实时渲染器



超级代理还支持Vray母公司出的实时渲染器Chaos Vantage

超级代理在Chaos Vantage中渲染效果。

超级代理在Chaos Vantage中渲染效果。

二.超级代理模型使用注意事项

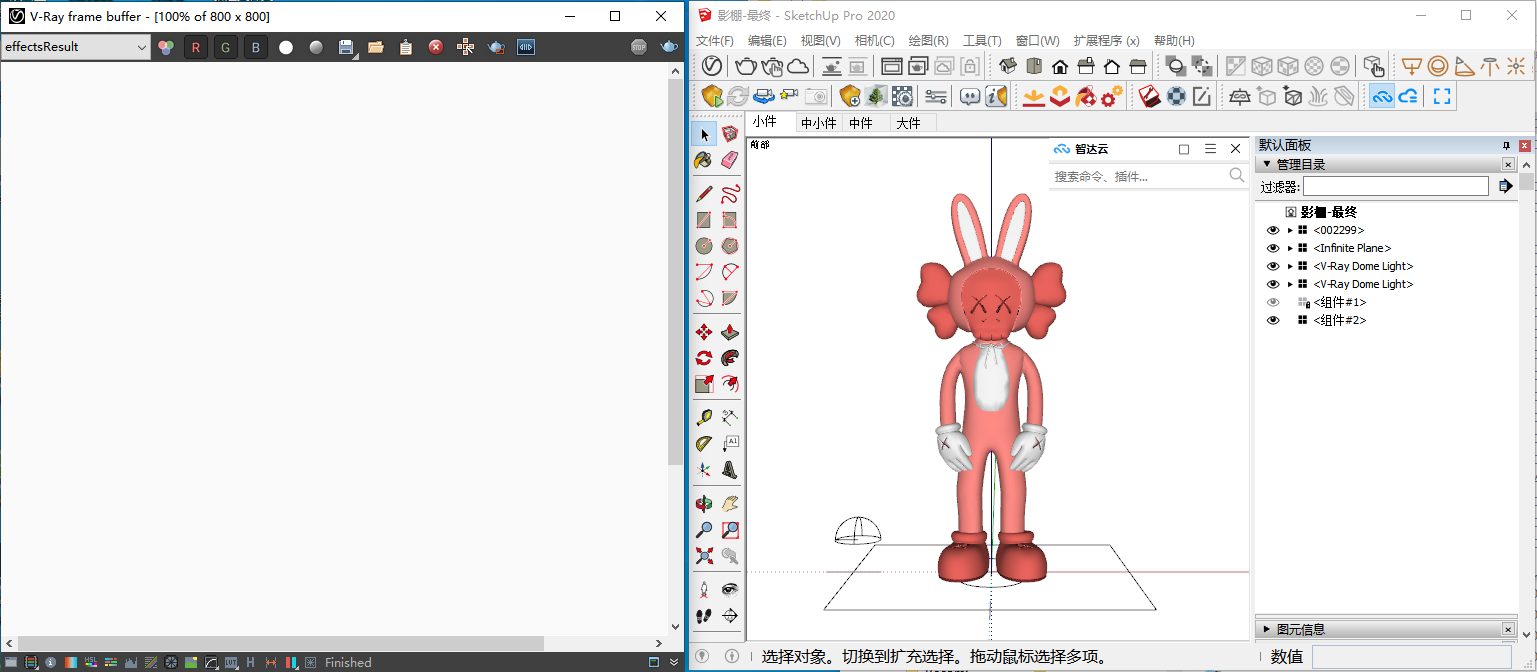

1.场景中有超级代理渲染不出

超级代理模型请使用导入、直接拖动、或模型管理器导入到Sketchup,请勿直接双击打开操作会导致超级代理失效。

这是因为超级代理关联路径失效了,超级代理文件放在同文件夹下maps文件夹里面,正常是自动识别的。请不要更改maps文件夹名称,也不要分别移动到不同路径。

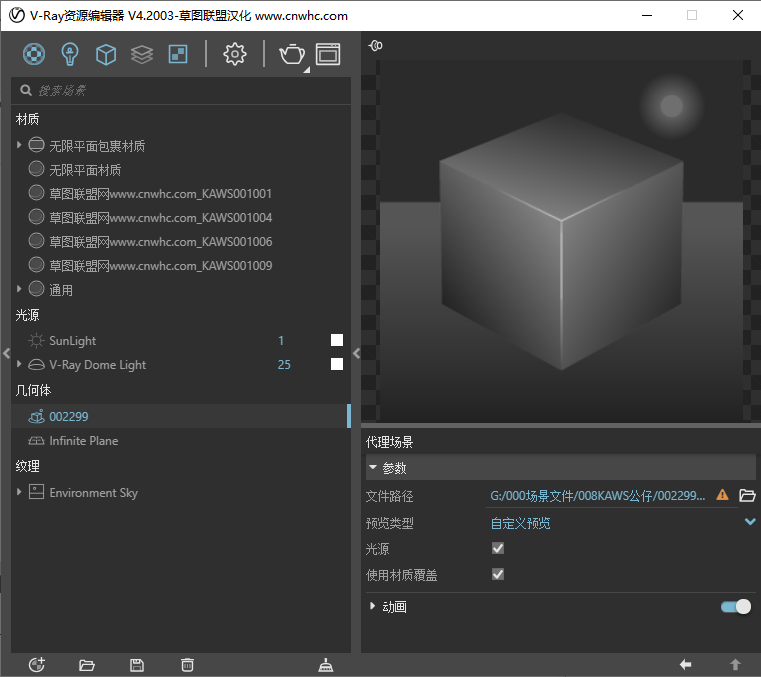

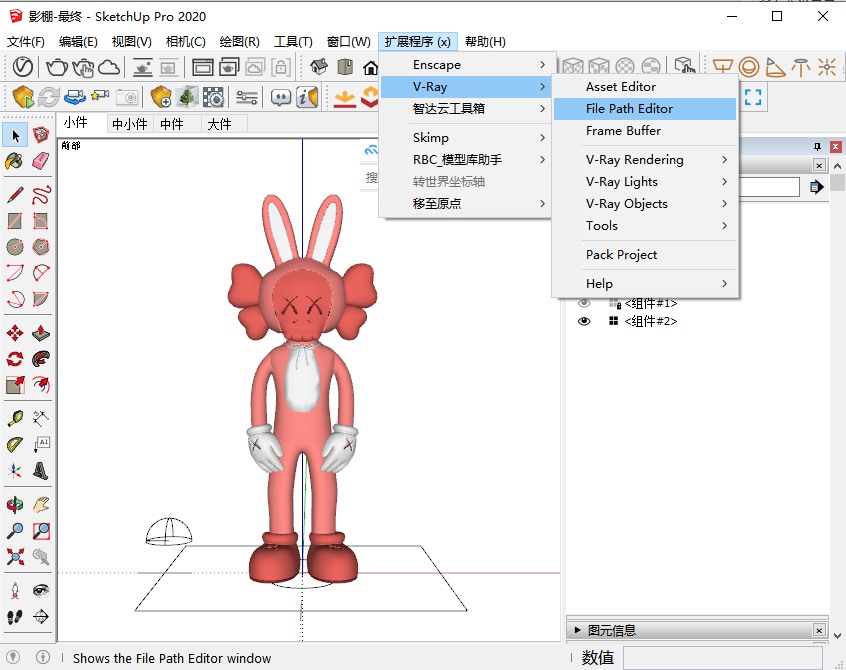

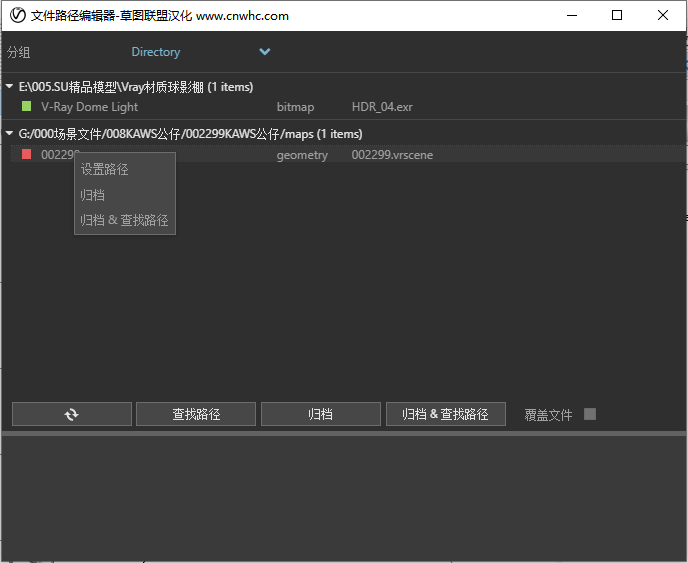

如果你移动或者更改了maps文件夹名称,这时可点击几何体在右侧文件路径中手动重新指定。。也可以在SU扩展程序菜单-Vray-File Path Editor(文件路径编辑器)中选择全部红色的右键选设置路径并指定模型maps文件夹即可。

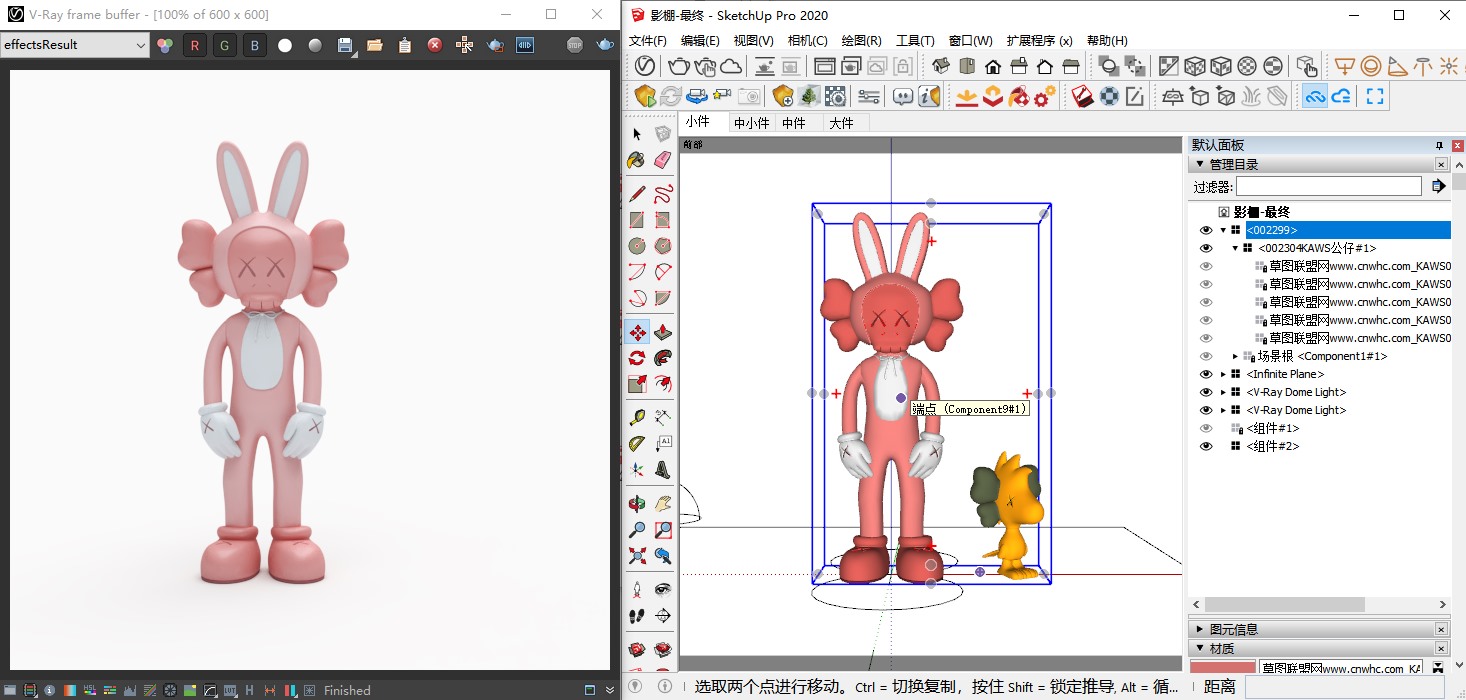

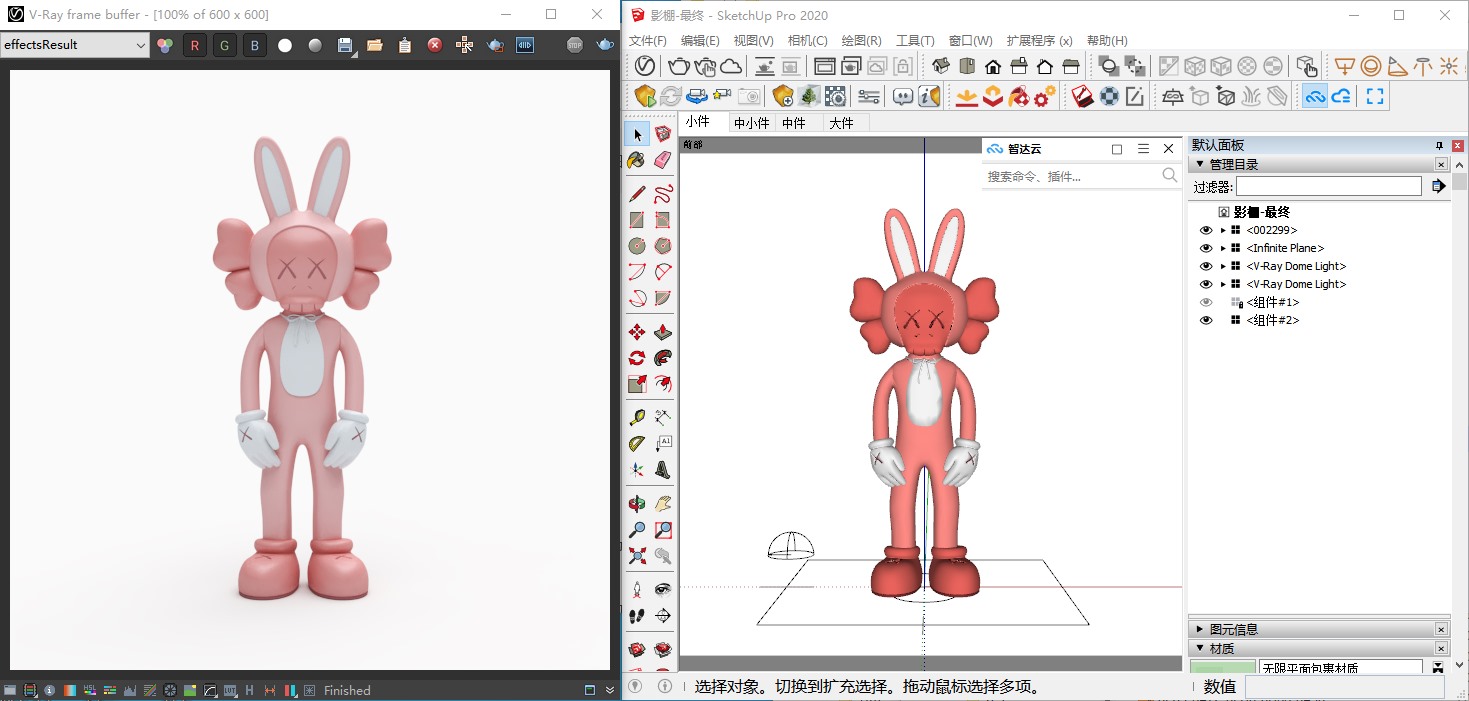

重新指定后渲染正常

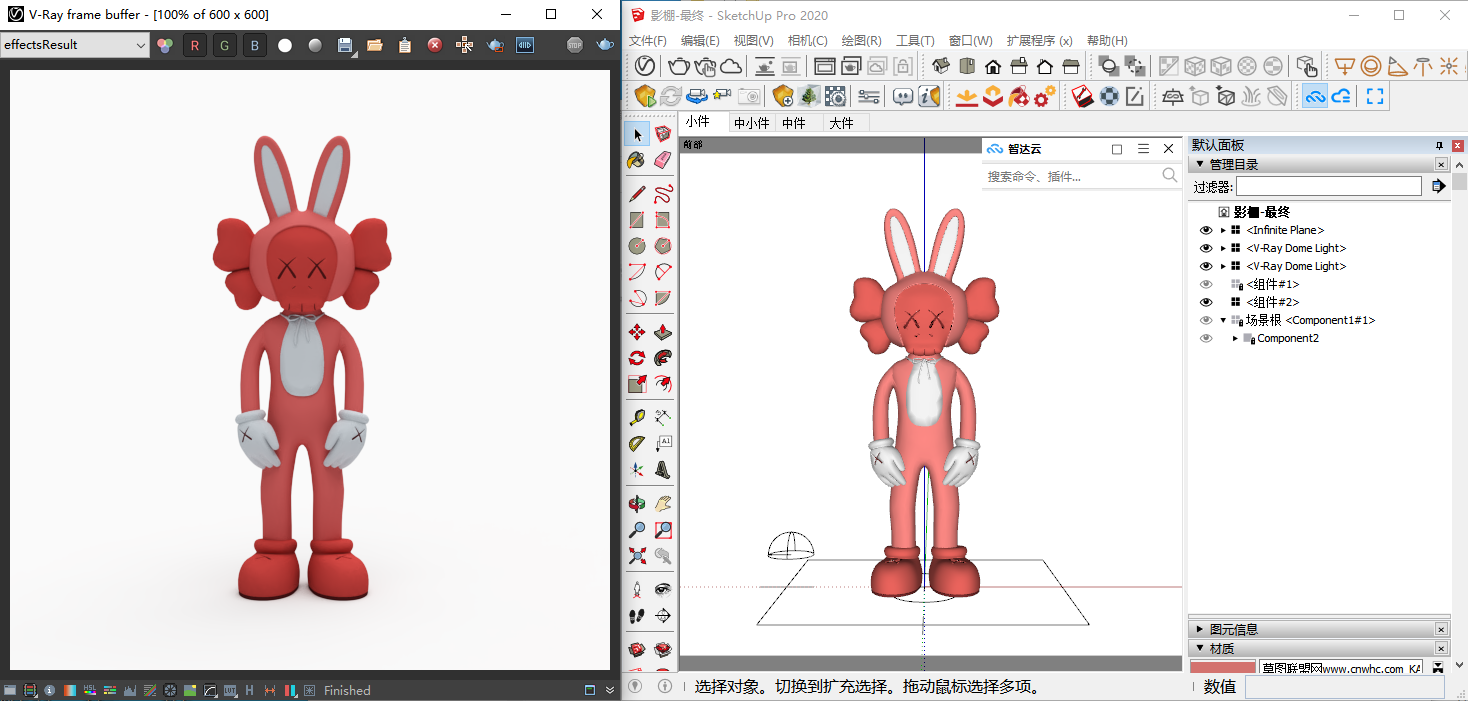

2.修改材质无效

超级代理本质上还是代理,所以对SU场景中的替代模型进行修改渲染结果是不会改变的,即使你删掉公仔的部件渲染结果依然不会改变,这也是超级代理唯一的缺点。但是我们保留了适中精度的代理skp模型和完整贴图,你可以炸开后自行进行修改。

3.渲染结果没有材质参数

这是因为对超级代理进行炸开操作导致超级代理失效了,请不要对超级代理进行炸开操作会导致超级代理失效。

4.放进超级代理的模型渲染不出

超级代理组内的模型进行任何修改,渲染结果都是不变的,在组内添加、删除任何模型渲染结果都不会改变。

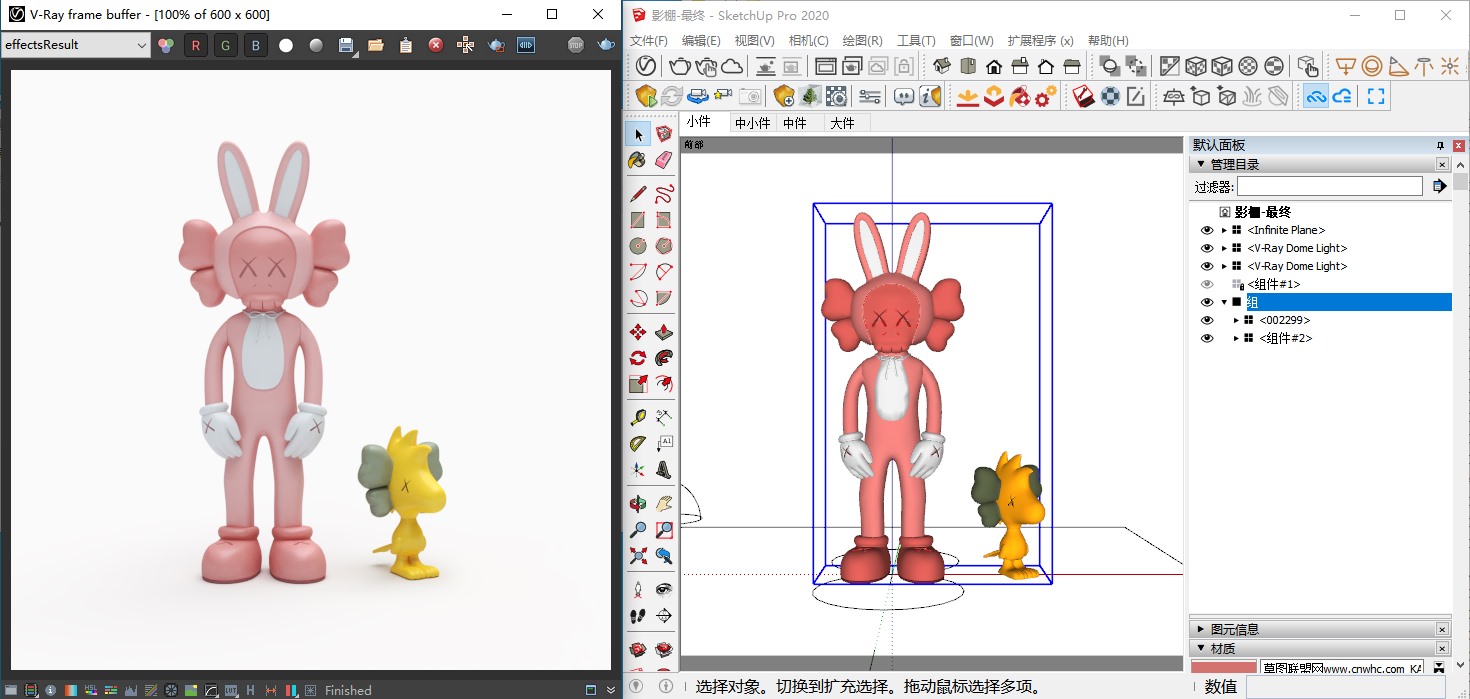

正确的操作方式是,选中两个模型再打成新组。



资源下载此资源仅限注册用户下载,请先
解压码:cnwhc.com
资源下载
免费下载
解压码:cnwhc.com
